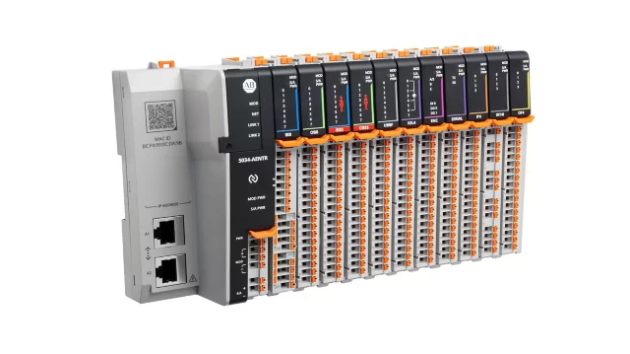

Az 5034 PointMax™ I/O teljesen új, univerzális elosztott bemenetek és kimenetek, amelyek koncepciójukban a régebbi és legelterjedtebb 1734 Point I/O platformot követik. A PointMax™ I/O minden sebességparaméterében felülmúlja a régebbi generációt, miközben mérete kompaktabb. Fő előnye az azonos árszint megőrzése. Védőbevonattal ellátott változatban is kaphatók lesznek a kémiailag zordabb környezetekhez. A PointMax™ I/O-k csak a 1756-L8xx és 5069-L3xx sorozatú vezérlőrendszerekhez csatlakoztathatók. A modulok DIN sínre szerelhetők vízszintes vagy függőleges elrendezésben.

Főbb jellemzők:

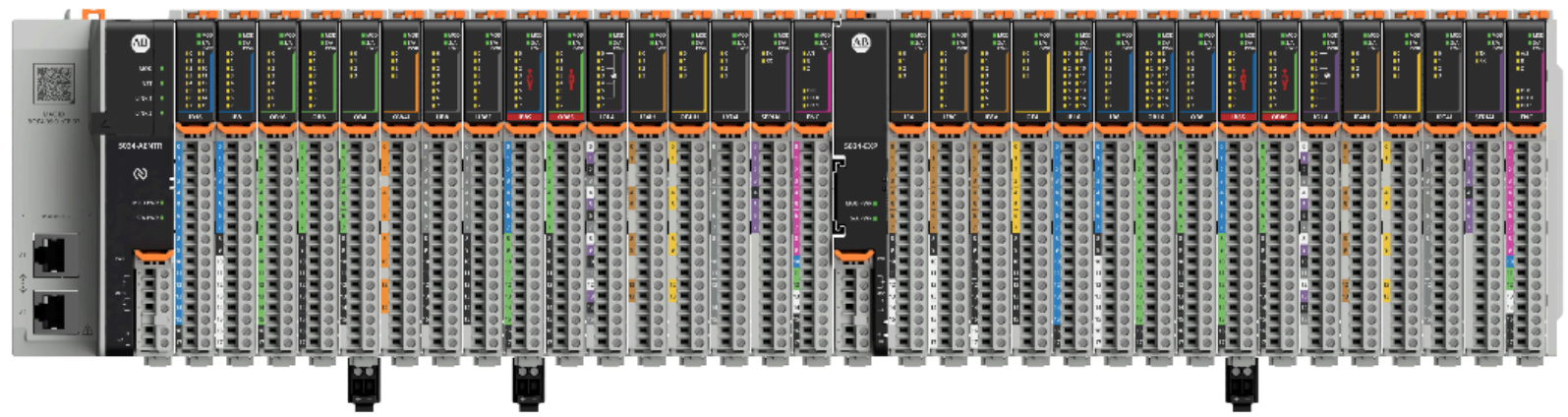

- Moduláris kialakítás akár 32 modullal egy I/O rack-ben
- Alkalmas -25…+60°C üzemi hőmérsékletre és az XT változatok GX tanúsítvánnyal érkeznek
- Különböző hálózati architektúrába és topológiába illeszthető, mint például Parallel Redundancy Protocol (PRP), Device Level Ring (DLR), lineáris, csillag.
- Hatékony üzembe helyezés és karbantartás NFC technológiával (például IP konfigurációhoz)
- HART és IO-Link támogatás
- Minimális állásidő az egyszerű modulcsere révén (RIUP – Eltávolítás és behelyezés tápellátás alatt) és az online konfigurációval
- További speciális modulok elérhetősége technológiai partnerektől (Spectrum Control, AMCI, Hardy)
- Kompatibilis a CompactLogix® 5380, CompactLogix 5480, és ControlLogix® 5580, továbbá a Studio 5000 Logix Designer® v36 vagy újabb verzióival

Specifikáció:

Adapterek, alap és tápbővítő modulok

Katalógus szám	Kémiailag zord környezetre	Leírás
5034-AENTR	5034-AENTRXT	EtherNet/IP™ adapter egészen 32 PointMax™ I/O modult támogat, 1Gbps, topológia: DLR, PRP, Linear, Star
5034-MB	5034-MBXT	15mm-es alapmodul
5034-MBSA	5034-MBSAXT	15mm-es alapmodul SA tápfeszültség betáplálást ellátó sorkapocs felülettel
5034-MBPTM	5034-MBPTMXT	15mm-es alapmodul a modult egyedi feszültséggel ellátó sorkapocs felülettel
5034-EXP	5034-EXPXT	Energia bővítő modul, 16 modult meghaladó konfiguráció esetére

Digitális és analóg be/kimeneti modulok

Katalógus szám	Kémiailag zord környezetre	Leírás
5034-IB16	5034-IB16XT	16x bemenet 24VDC
5034-IB8	5034-IB8XT	8x bemenet 24VDC
5034-OB16	5034-OB16XT	16x kimenet 24VDC
5034-OB8	5034-OB8XT	8x kimenet 24VDC
5034-OB4	5034-OB4XT	4x kimenet 24VDC, 2A
5034-OW4I	5034-OW4IXT	4x izolált relé kimenet, 2A
5034-UB8	5034-UB8XT	8x univerzálisan konfigurálható be/kimenet
5034-UB8F	5034-UB8FXT	8x univerzálisan konfigurálható gyors be/kimenet
5034-IF8C	5034-IF8CXT	8x analóg bemenet, áram
5034-IF8V	5034-IF8VXT	8x analóg bemenet, feszültség
5034-IF4	5034-IF4XT	4x analóg bement áram/feszültség
5034-IF4IH	5034-IF4IHXT	4x izolált analóg bemenet, HART
5034-IRT4I	5034-IRT4IXT	4x izolált analóg bemenet, RTD/Thermocouple
5034-OF4	5034-OF4XT	4x analóg kimenet
5034-OF4IH	5034-OF4IHXT	4x izolált analóg kimenet, HART

Biztonsági bemenetek és kimenetek

Katalógus szám	Kémiailag zord környezetre	Leírás
5034-IB8S	5034-IB8SXT	8x biztonsági bemenet
5034-OB8S	5034-OB8SXT	8x biztonsági kimenet

Special Modules

Katalógus szám	Kémiailag zord környezetre	Leírás
5034-IOL4	5034-IOL4XT	4x IO-Link master modul
5034-ENC	5034-ENCXT	1x high-speed counter/SSI encoder
5034-SERIAL	5034-SERIALXT	1x serial port RS-232/422/485

Sorkapocs blokk

Katalógus szám	Leírás
5034-RTB18	Eltávolítható csavaros sorkapocs blokk, 18 pin
5034-RTB18S	Eltávolítható dugaszolható sorkapocs blokk, 18 pin
5034-RTBT	Eltávolítható csavaros sorkapocs blokk, thermoelemekhez
5034-RTBTS	Eltávolítható dugaszolható sorkapocs blokk, thermoelemekhez
5034-RTB24S	Eltávolítható dugaszolható sorkapocs blokk, 24 pin

Technológiai partnerek moduljai

Katalógus szám	Leírás
5034-PTO-AM	1x PTO kimenet, AMCI
5034-PWM-AM	2x PWM kimenet, AMCI
5034-RES-AM	2x resolver interfész modul, AMCI
5034-WS-HI	Mérleg modul, Hardy
5034-IV8-SC	8x speciális digitális bemenet (source), Spectrum
5034-OV8-SC	8x speciális digitális kimenet (sink), Spectrum
