EtherNet/IP™ szekrénybe épített rendszer – Innovatív megoldás az egyszerűsített vezérlőpanelekhez
A modern automatizálási alkalmazások egyre nagyobb igényeket támasztanak a helytakarékossággal, az egyszerű telepítéssel és a vezérlőszekrényekben lévő eszközök diagnosztikájával szemben. Az új EtherNet/IP™ szekrénybe épített rendszer egy innovatív megoldást kínál, amely teljes mértékben megfelel ezeknek a követelményeknek.
Mi az EtherNet/IP szekrénybe épített rendszer?
Költséghatékony megoldás vezérlőszekrényekbe, amely biztonságos és közvetlen hozzáférést biztosít az eszközök kritikus adataihoz – például azonosításhoz, működési állapothoz, diagnosztikához vagy karbantartási információkhoz. Mindezt anélkül, hogy bonyolult kábelezésre lenne szükség a PLC-k és az egyes komponensek között.
Az EtherNet/IP szekrénybe épített rendszer lineáris busztopológiát használ, és lehetővé teszi több tucat eszköz csatlakoztatását viszonylag nagy távolságon belül. A buszhoz csatlakoztatott eszközök automatikusan megjelennek a Studio 5000 alkalmazáskörnyezetben, ami nagymértékben leegyszerűsíti a konfigurációjukat és az üzembe helyezésüket.
Kinek való az EtherNet/IP™ szekrénybe épített rendszer?
Ez a megoldás ideális gépgyártóknak, rendszerintegrátoroknak és mindenkinek, aki moduláris, rugalmas és helytakarékos szekrénymegoldást keres, magas fokú szabványosítással és az EtherNet/IP ipari hálózathoz való közvetlen csatlakozás lehetőségével.
Az EtherNet/IP szekrénybe épített megoldás egy olyan hálózati megoldás, amelyet vezérlőszekrényekbe való telepítésre terveztek, lehetővé téve az eszközök egyszerű, moduláris és skálázható kábelezését az ipari automatizáláson belül. Az EtherNet/IP™ (Ethernet Industrial Protocol) ipari protokollt használja, amely valós idejű kommunikációt tesz lehetővé olyan eszközök között, mint az érzékelők, kezelőszervek, motorindítók, PLC-k vagy HMI-k szabványos Ethernet infrastruktúrán keresztül.
Főbb műszaki jellemzők és előnyök
1. Egyszerű integráció
Az EtherNet/IP lehetővé teszi az OT-szintű vezérlőelemek összekapcsolását a magasabb szintű IT-rendszerekkel. A termelési területről származó adatokhoz valós időben lehet hozzáférni, ami megkönnyíti az eszközkezelést, a felügyeletet és a prediktív karbantartást.

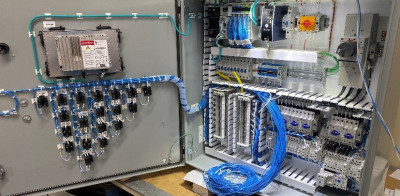

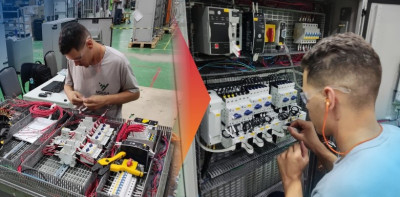

2. Kevesebb kábelezés és gyorsabb telepítés
A pont-pont kábelezés hálózati kommunikációval való helyettesítése csökkenti a szekrényben lévő vezetékek számát. A megoldás egyetlen lapos kábelt használ, amely mind az adatokat, mind az energiát továbbítja. Ez leegyszerűsíti a telepítést, csökkenti a kábelezési hibák kockázatát, és időt takarít meg a beállítás során.
3. Rendszerkompaktság
A kompakt alkatrészméretek és a moduláris csatlakozások támogatása kisebb vezérlőszekrény-méreteket tesznek lehetővé. A kisebb házak anyag-, telepítési hely- és telepítési költségmegtakarítást eredményeznek.
4. Diagnosztika és konfiguráció

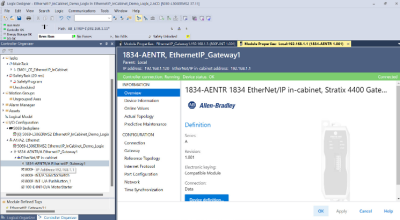

A rendszer teljes mértékben integrálva van a Studio 5000 Logix Designer® környezettel, amely lehetővé teszi:
- Automatikus eszközfelismerést
- Modulkonfigurációt és címzést
- Hozzáférés az eszköz szintű működési és diagnosztikai adatokhoz
Skálázható topológia támogatása

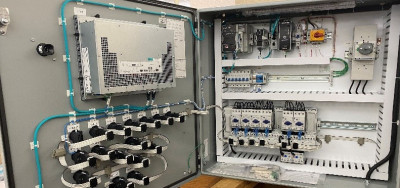

Az EtherNet/IP szekrénybe épített megoldás támogatja a multi-drop topológiát, és akár 40 eszköz csatlakoztatását teszi lehetővé leágazásokként akár 25 m távolságig. Ez lehetővé teszi a rugalmas hálózati architektúra kialakítását közvetlenül a szekrényen belül, további kapcsolók vagy külön tápegységek nélkül.
Fenntarthatóság és hatékonyság
A kábelezés csökkentésével, a méretek minimalizálásával és az energiafelhasználás optimalizálásával a rendszer hozzájárul a szekrénytervezés ökológiai és energiahatékony megközelítéséhez. Technikailag alkalmas olyan alkalmazásokhoz, ahol a helyszűke, a gyors összeszerelés és a megbízható többeszközös csatlakoztathatóság kulcsfontosságú.
Az EtherNet/IP szekrénybe épített megoldás egy robusztus, szabványosított és technikailag hatékony megoldást kínál az ipari automatizáláson belüli vezérlőszekrények tervezéséhez és megvalósításához. Megbízható hálózati kommunikációt, egyszerű konfigurációt és teljes integrációt kínál a Rockwell Automation szoftverkörnyezettel. Modularitásának és hatékonyságának köszönhetően alkalmas mind új telepítésekhez, mind meglévő rendszerek modernizálásához.

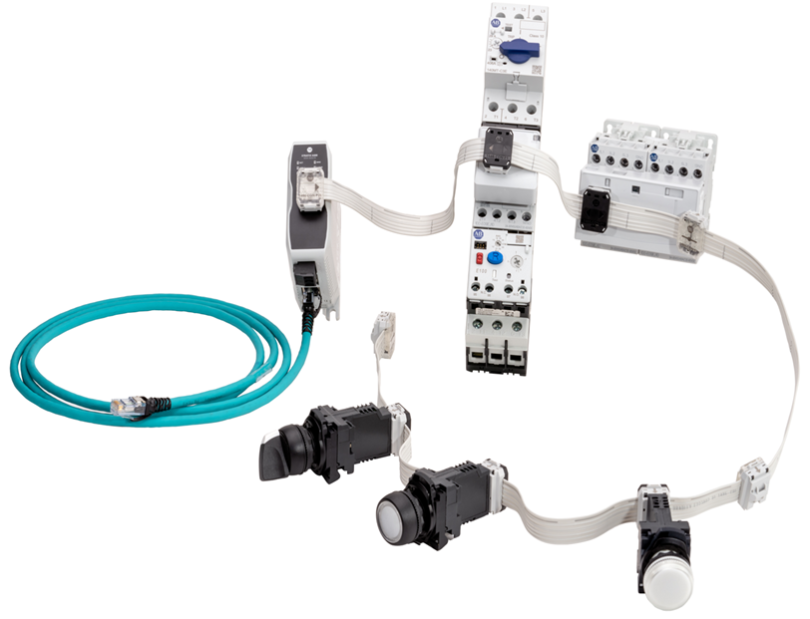

Rendszerkomponensek:
A rendszer több kulcsfontosságú elemből áll, amelyek egy teljesen integrált és moduláris platformot alkotnak:
- Hálózati interfész – eszközöket csatlakoztat az upstream Ethernet hálózathoz, és egyben áramforrásként is szolgál
- Szalagkábel (buszkábel) – adatokat és energiát továbbít a buszon

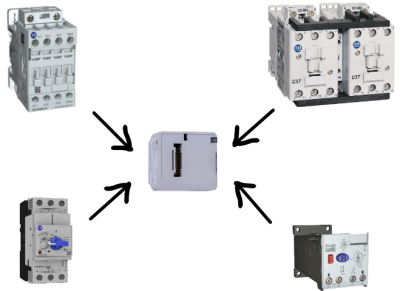

- Kommunikációs modulok mágneskapcsolókhoz – teljesítménykomponensek csatlakoztatásához
- Kommunikációs modulok vezérlőelemekhez – 800F sorozatú nyomógombok csatlakoztatásához
- Kiegészítő csatlakozók – kommunikációs modulok buszkábelhez való csatlakoztatásához

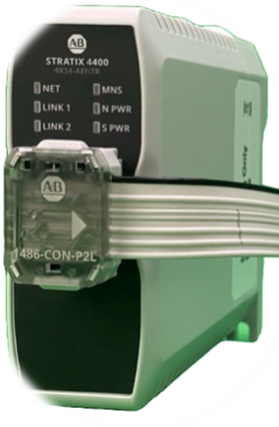

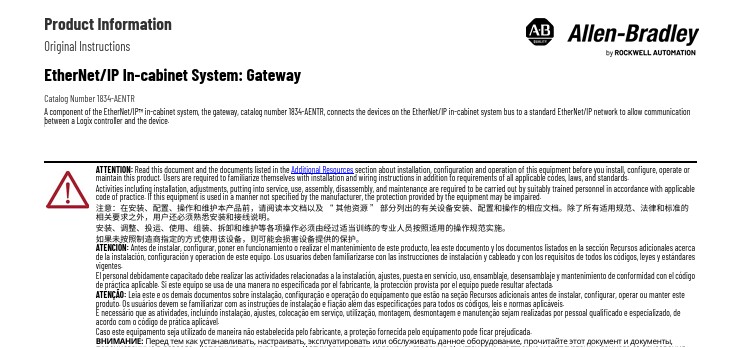

1834-AENTR hálózati interfész: Az EtherNet/IP in-cabinet rendszer kulcsfontosságú eleme
A 1834-AENTR átjáró a fő áramforrásként és hálózati kommunikációs központként szolgál az EtherNet/IP™ In-cabinet rendszer számára. A belső buszon lévő eszközöket a szabványos ipari Ethernet hálózathoz csatlakoztatja, biztosítva a kommunikációt a Logix vezérlőrendszer és a szekrényben lévő egyes eszközök között.
Az átjáró folyamatosan figyeli a hálózati topológiát, és érzékeli a csatlakoztatott eszközök szerkezetének vagy sorrendjének változásait.
Főbb műszaki jellemzők
- Az EtherNet/IP in-cabinet hálózat elsődleges áramforrásaként működik
- Két kommunikációs réteget támogat:
- Standard EtherNet/IP (upstream – a felsőbb szintű rendszerek felé)
- EtherNet/IP In-cabinet (downstream – a szekrénykomponensek felé)
- Két RJ45 porttal rendelkezik, támogatja a DHCP, DLR és IP-cím konfigurálását DIP kapcsolókon keresztül
- A buszon csatlakoztatható eszközök maximális száma: 1 + 39
- DIN sínre vagy szerelőlapra szerelhető

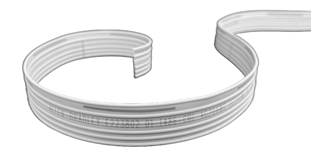

Lapos buszkábel: Egyetlen közeg a tápellátáshoz és a kommunikációhoz
A 1486-CBL többeres kábel egységes átviteli közegként szolgál mind a tápellátáshoz, mind az adatkommunikációhoz az eszközök között egy multi-drop busz topológiában. Minden rendszercsomópont egyetlen megosztott kábelhez csatlakozik, amely továbbítja az összes szükséges jelet és tápellátást. A kábel 10, 25 és 100 méteres hosszúságban kapható.
Fő technikai tulajdonságok:

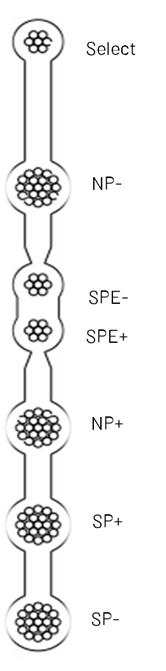

- Lapos, héteres kábel meghatározott vezetőfunkciókkal:
- SPE+ / SPE- (eszközök közötti adatkommunikáció)
- NP+ / NP- (kommunikációs interfész tápellátása)
- SP+ / SP- (eszközök, például mágneskapcsoló tekercsek, jelzőfények tápellátása)
- Select Line (eszköz pozíciójának azonosítása a buszon)
- Integrált táp- és adatátvitel egyetlen közegben
- Eszköz tápellátása 24 VDC feszültségen
- Folyamatos / rövid távú áramterhelhetőség: 4 A / 8 A
- 100-E mágneskapcsolók támogatása 9 és 96A közötti névleges áramerősséggel
- Akár irányváltós alkalmazásokhoz is
- Szerszámmentes telepítés – a modulok közvetlenül a mágneskapcsolók elejéhez csatlakoznak
-
- Minimális energiafogyasztás
- Vezérlőfeszültség kódok: EJ, KJ
- Konfigurálható a Studio 5000 Logix Designer programban, látható az FTLinx kommunikációs eszközben
- Intuitív modulkonfiguráció az elérhető Add-On Profile (AOP) használatával

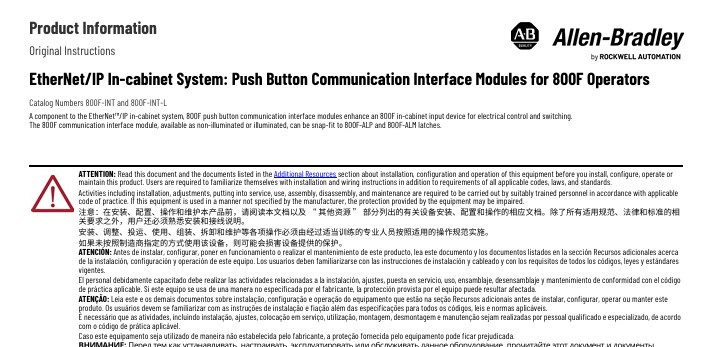

Kommunikációs modulok 800F kezelőszervekhez – Vezérlő- és jelzőeszközök hálózati integrációjához
A 800F kezelőszerv-sorozat kommunikációs moduljai megvilágított és nem megvilágított nyomógombok, kapcsolók, jelzőfények, beleértve a vészleállító gombokat is, csatlakoztatására szolgálnak. Lehetővé teszik a kezelő aktuális állapotának (pl. gombnyomás) érzékelését és az azonnali továbbítást a hálózaton keresztül a vezérlőrendszerbe külön kábelezés nélkül.
Főbb műszaki jellemzők:
- Két elérhető változat:
- Háttérvilágítás nélkül
- Univerzális RGB háttérvilágítással
- Egyszerű telepítés a meglévő 800F-ALP vagy 800F-ALM csatlakozóblokkra való pattintással
- Opcionálisan további standard 800F-X10 vagy 800F-X01 érintkezőblokkok telepítése
- Konfigurálható a Studio 5000 Logix Designer-ben, látható az FTLinx kommunikációs eszközben
- Intuitív modulkonfiguráció az elérhető Add-On Profile (AOP) keresztül
1486-CON lapos csatlakozók – Megbízható és egyszerű csatlakozás EtherNet/IP rendszerhez
Speciális csatlakozók segítségével az egyes komponensek a lapos buszkábelhez csatlakoztathatók. Ezek biztosítják a kommunikációs átjárót és a belső buszon lévő végberendezések közötti mechanikai és elektromos csatlakozásokat. Emellett lehetővé teszik az összes csatlakoztatott eszköz áramellátását is.
Főbb jellemzők és előnyök:
- A különböző csatlakozótípusok lehetővé teszik a kábelvezetést a különböző csatlakozási változatokhoz
- A többkulcsos rögzítés megakadályozza a csatlakozók helytelen használatát vagy a fordított orientációt
- Innovatív csatlakozók
- Rögzítő mechanizmus a könnyű nyitáshoz, felszereléshez és visszazáráshoz
- Egyértelmű lézerjelölés a pontos pozicionáláshoz és a kábelirányhoz
- A P2L, P2R, S1 és T változatok átlátszó fedelei lehetővé teszik a vezetékvégződések vizuális ellenőrzését szétszerelés nélkül
- A csatlakozókon található védőpofák lehetővé teszik a különböző krimpelőszerszámok használatát, miközben biztosítják az állandó szorítást – biztosítva a megbízható és biztonságos csatlakozásokat
A modern ipari automatizálás egyre inkább megköveteli a hatékonyságot, a rugalmasságot és az átláthatóságot. Az új technológiák leegyszerűsítik a szekrények bekötését, felgyorsítják a telepítést, és javítják az eszközkezelést és a diagnosztikát – és ez a megoldás is ezt az irányt követi. Akár új projektet tervez, akár meglévő szekrényeket optimalizál, az EtherNet/IP™ In-cabinet rendszer rugalmasságot, hatékonyságot és biztonságot kínál kompromisszumok nélkül. A kommunikációs funkciók közvetlenül az alkatrészekbe integrálása hozzáadott értéket teremt idő-, hely- és költségmegtakarítás szempontjából. Ugyanakkor lehetővé teszi a rendszer egyszerűbb bővítését, a nagyobb üzembiztonságot és a kritikus adatokhoz való valós idejű hozzáférést. Ez a megközelítés szilárd alapot teremt az intelligens és fenntartható automatizálási megoldások kiépítéséhez, amelyek megfelelnek a jelenlegi és jövőbeli gyártási igényeknek. Az EtherNet/IP In-cabinet rendszerrel kapcsolatos további információkért forduljon bizalommal műszaki osztályunkhoz.
